数字工厂

该方案针对工厂智能化建设、管理、运维的需求，综合利用信息化、数字化、软件工程等技术理论，以煤炭行业工厂为建设对象，在统一时间参照和空间框架下，通过三维可视化表达不同来源获取的海量、异质、异构、多维、动态的工厂设计、建设和运维信息。

目前已建成的多数工厂在生产运行阶段拥有多套系统，且各系统的建设较为独立，系统功能仅包括简单信息浏览、查看等，数据层面相对割裂，少量系统能够通过上位机进行少量数据存储，数据不完整，无法对数据进行挖掘利用，缺少支撑贯通多个业务系统的系统平台，在信息化系统重复建设的同时还无法实现全生命周期数据共享，难以实现数据赋能管理提升。

本方案引入倾斜摄影测量技术、三维激光扫描技术、基于点云的BIM建模技术以及三维可视化技术，为工厂运维阶段业务管理提供了一套可视化解决方案，以工厂BIM+GIS实景模型为核心，对工厂设计、施工、运维各阶段的信息进行综合性展示，实现基于实景模型的工厂生产数据及设备数据的可视化管理，提升数字资产的完善度，通过对数字资产的分析和计算实现运维效率和效益的提升，构建数字化工厂管理系统。

1、可支撑多种建模手段及模型构建方式，根据项目需求选择构建模型的方式，包括实景建模、BIM建模、MAX建模等；
2、针对现役场站，可以引入三维激光扫描作为现场环境测绘数据获取方式，针对工程设计资料缺失严重且服役多年的设施而言，点云和实景做为测绘数据，是建模最可靠的数据依据；
3、引入倾斜摄影测量方式进行现场高精度实景建模，倾斜摄影模型能够全方位、全要素地展示现实物理世界，因其高精度、高效率、高真实感和低成本的绝对优势成为了三维GIS的重要数据来源；
4、搭建基于GIS的实景模型与BIM模型多源数据融合应用可视化平台，后期对场站及管线各类静态及动态数据进行集成可视化。

四旋翼无人机搭载五镜头相机，RTK，拓普康站位式GLS-2000扫描仪

点云处理：TOPCON MagnetCollage 拓普康点云后处理软件

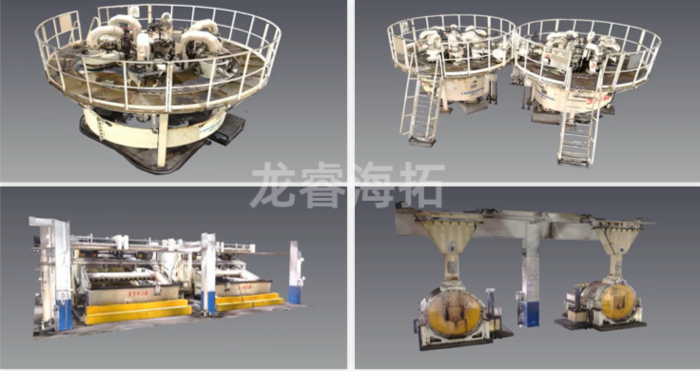

点云提取分割：Bentley Pointools 点云切割提取编辑软件

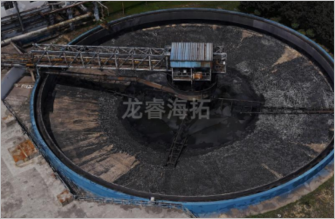

实景建模：ContextCapture实景建模软件

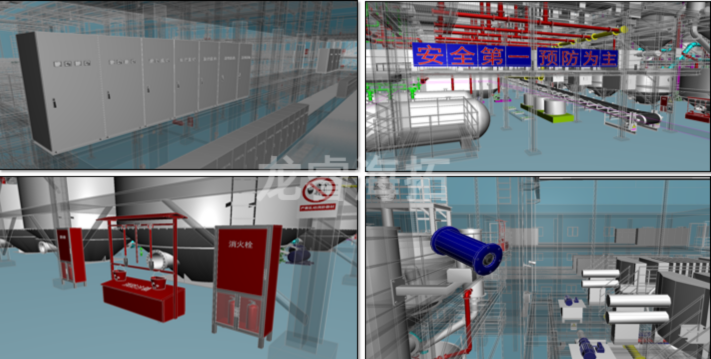

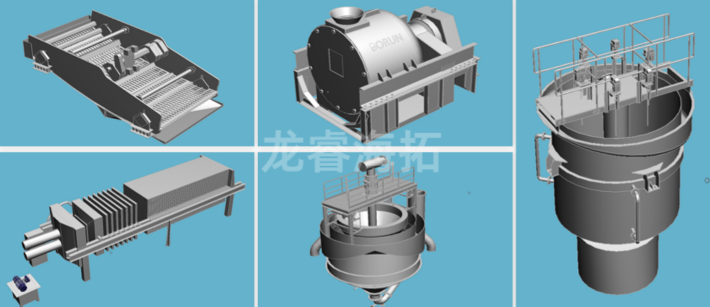

BIM建模：Openplant-三维工厂设计软件、OpenBuilding Designer建筑设计软件

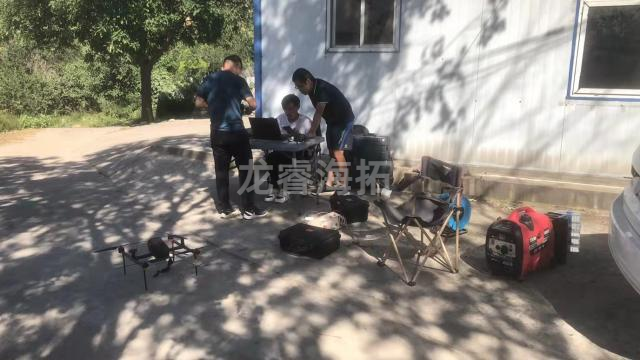

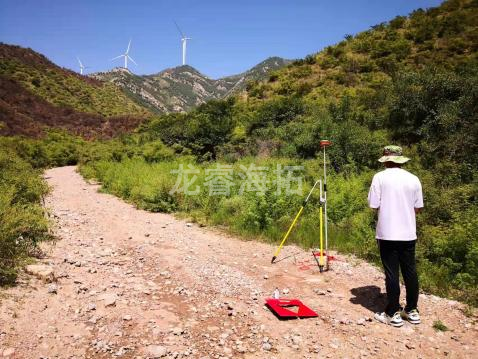

根据工厂建模数据应用需求制定航飞方案，采用四旋翼无人机进行像控点及影像数据采集。

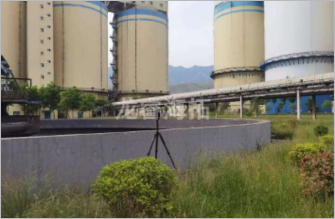

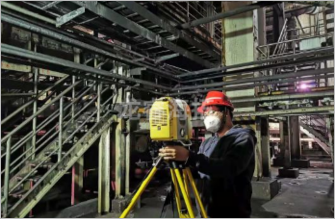

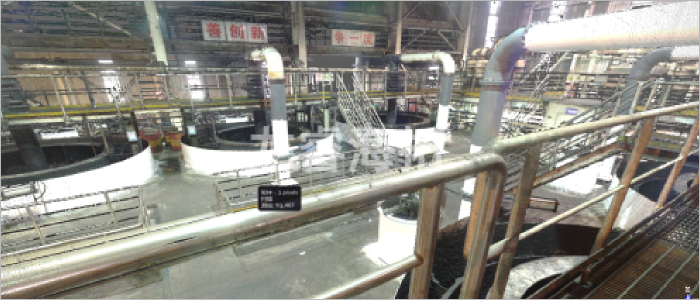

采用站位式扫描仪进行工厂三维激光扫描数据采集。

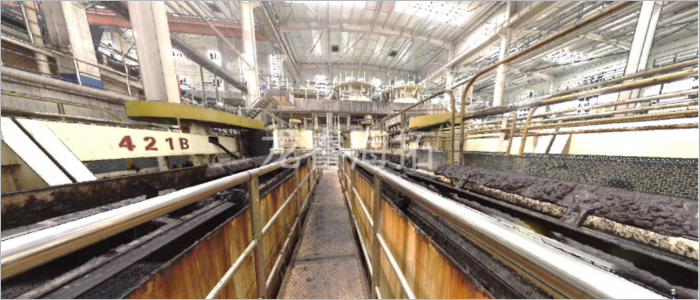

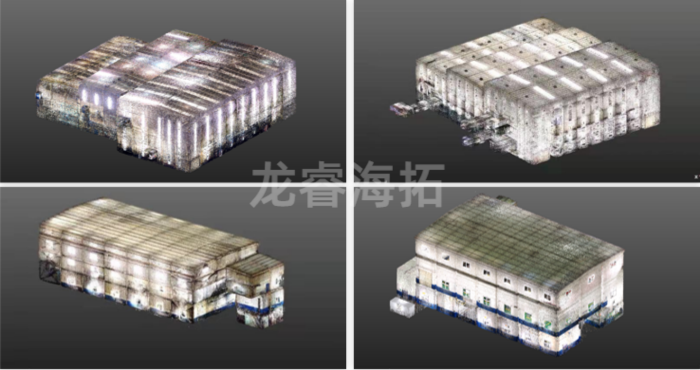

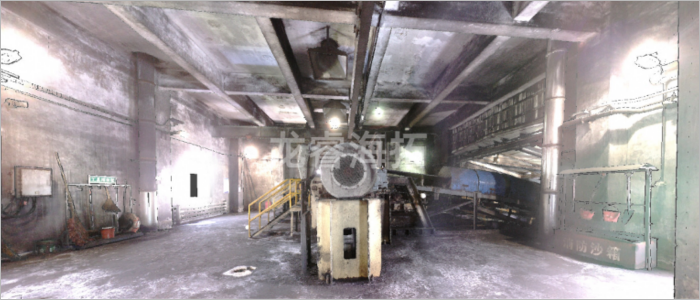

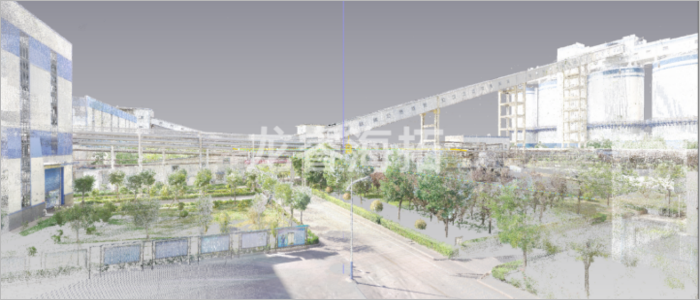

单站扫描效果

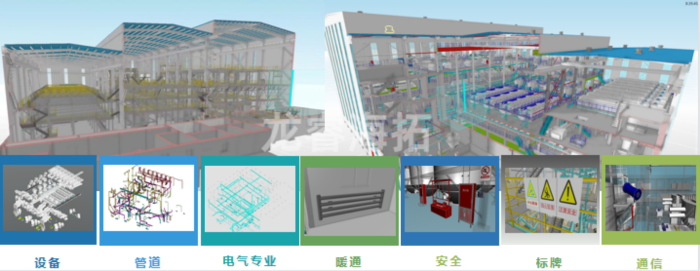

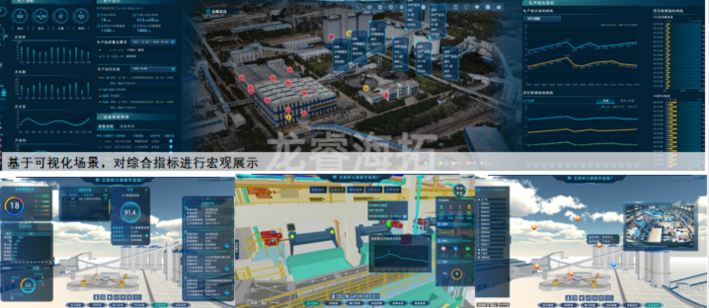

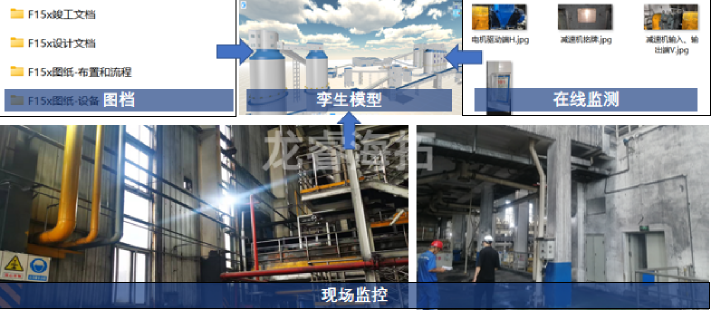

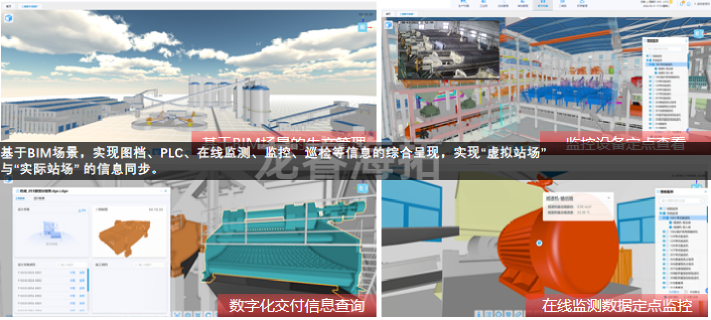

平台以BIM+GIS场景为数据载体实现图档、PLC、在线监测传感器数据、监控、巡检等信息的综合呈现，实现“虚拟站场”与“实际站场”的信息同步。
